1. Kako izgleda cijeli UPW vlak
1.1 Postupno pročišćavanje od sirovog do ultračistog
Tipična linija ultračiste-vode utjelovljuje "postupno pročišćavanje": sirova voda prvo prolazi multimedijsku filtraciju, aktivni ugljen, omekšavanje ili UF kako bi se uklonile vidljive čestice, klor, organske tvari i tvrdoća; zatim prvi-prolaz RO vrši masovnu desalinizaciju; permeat prvog-prolaska prolazi kroz međufaznu obradu u drugi{3}}prolaz RO za duboko poliranje; drugi-prolazni permeat je formalni EDI dovod; nakon EDI dolazi poliranje mješovitih slojeva, UV i terminalnih filtara koji podižu otpornost do ekstremnih razina. Svaki stupanj napreduje jedan korak iznad prethodnog umjesto da bilo koji pojedinačni stupanj radi sve. Razumijevanje ovoga je preduvjet za razumijevanje vrijednosti dvostrukog dodavanja.
1.2 Gdje se drugi-prolaz RO nalazi na lancu
U dvostrukom RO sustavu za EDI predtretman, drugi-prolazni RO zaključan je izravno ispred EDI-ja kao posljednja "tvrda" desalinizacija prije EDI napajanja. Predobrada i prvi-prolaz RO-a unaprijed pretvaraju vodu iz "prljave" u "prilično čistu"; drugi prolaz pretvara "prilično čisto" u "dovoljno čisto da ga EDI prihvati." Ova pozicija ga čini i uređajem za desalinizaciju i osiguračem za EDI - kad jednom padne, najskuplji uređaj izravno snosi posljedice.

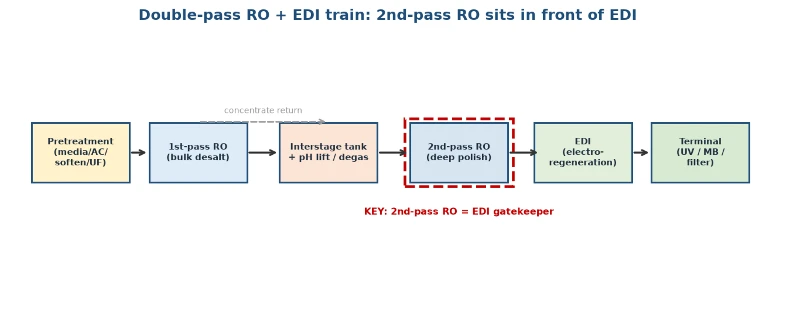

Slika:Dvostruki-prolaz RO + EDI vlak: 2.-prolaz RO sjedi ispred EDI-ja kao vratar
2. Zašto drugi-prolaz RO mora sjediti ispred EDI-ja
2.1 Zaštita EDI smole i skupa
Vijek trajanja i stabilnost EDI-ja gotovo u potpunosti ovise o tome koliko je čisto njegovo napajanje. Pritiskom zaostale soli, silicijevog dioksida, bora i većine CO₂ iz prvog-prolaska prodiru još jedan krug, drugi prolaz gradi međuspremnik ispred EDI-ja. Bez tog zida, svaka fluktuacija sirove-vode prenosi se ravno na EDI, prisiljavajući smolu i dimnjak da rade u lošijem dovodu i prerano stare. Vrijednost ovog "zida" postaje vidljiva tek u trećoj i petoj godini korištenja modula.
2.2 Držanje "fluktuacije" podalje od stroja za poliranje
Sirova voda s polja nikada nije konstantna: godišnja doba, klima i uzvodni ispusti sve su kvalitete vode koja se nanosi. Budući da je dovod već čist, drugi-prolaz RO podnosi varijacije dovoda mnogo bolje od prvog prolaza, izglađujući te fluktuacije prije predaje vode EDI-ju. Drugim riječima, drugi prolaz ne samo da odsoljuje, već također djeluje i kao stabilizator napona, dopuštajući osjetljivom stroju za poliranje da uvijek pije otprilike istu vodu. Za UPW gdje je "fluktuacija rizik," vrijednost stabilizatora konkurira samoj desalinizaciji.
2.3 Zašto je važan međufazni spremnik između dva prolaza
U mnogim dvo-konfiguracijama prolaza međufazni spremnik nalazi se između prvog-prolaznog permeata i drugog-prolaznog napajanja. Njegova uloga nije samo međuspremnik protoka, već također omogućuje međustupanjsko doziranje, otplinjavanje i neovisno pokretanje/zaustavljanje svake prostorije za rad. Bez toga, dva prolaza moraju teći strogo usklađeno, a svaki početak/zaustavljanje jednog šokira drugi. Uz to, sustav može "prvi prolaz proizvodi postojano, drugi prolaz jede na zahtjev," značajno podižući operativnu fleksibilnost. Za vrlo stabilne male protoke moguć je i-manje kompaktan izravni priključak spremnika -, ali to zahtijeva inženjersko čvrsto razumijevanje dužnosti.
3. Dva trika međufaze
3.1 Podizanje pH vrijednosti: pretvaranje CO₂ i slabih iona u "oblike koji se mogu odbaciti"
Ovo je najvrjedniji korak u dvoprolaznom RO sustavu za EDI prethodnu obradu. Prije nego -permeat prvog prolaza uđe u drugi prolaz, kaustik podiže pH u slabo-alkalno područje: otopljeni CO₂ postaje bikarbonat (nabijen, odbijen); silicijev dioksid i bor prelaze s neutralnih molekula na nabijene ione (također odbijeni). Ovaj korak je nemoguć pri prvom-prolasku RO jer bi se tvrdoća sirove-vode smanjila u trenutku kada pH poraste; ali drugi{6}}prolaz je već čist, tako da podizanje pH ne nosi rizik od kamenca. Mala točka doziranja značajno poboljšava-sposobnost odsoljavanja u drugom prolazu - najvišu cijenu-promjenu performansi u cijelom sustavu.
3.2 Otplinjavanje: fizička alternativa uklanjanju CO₂
Ne želi svaki projekt zajedljivost. Membranski kontaktor ili vakuumski degazator između prolaza može fizički ukloniti otopljeni CO₂, na isti način smanjujući kiselinsko opterećenje drugog-prolaska. Ova ruta štedi doziranje, ali dodaje jedinicu i-osjetljivija je na rad - ako učinkovitost otplinjača padne, CO₂ se tiho vraća. Bilo da se podiže pH ili degazira, oba rješavaju isti problem - sprečavaju CO₂ iz EDI - jedan kemijski, drugi fizički.
3.3 Kako odabrati između njih
Ako su silicijev dioksid i bor u sirovoj-vodi visoki, povećanje pH gotovo je obavezno, jer ih samo ionizirani oblik čisto odbija; ako je projekt osjetljiv na usklađenost s doziranjem, ili je CO₂ glavni neprijatelj dok je silicij/bor nizak, otplinjavanje bolje odgovara; za najstrože vode, trčanje oba nije rijetkost. Osnova za izbor uvijek dolazi iz izvješća o vodi, a ne iz "što zvuči napredno".

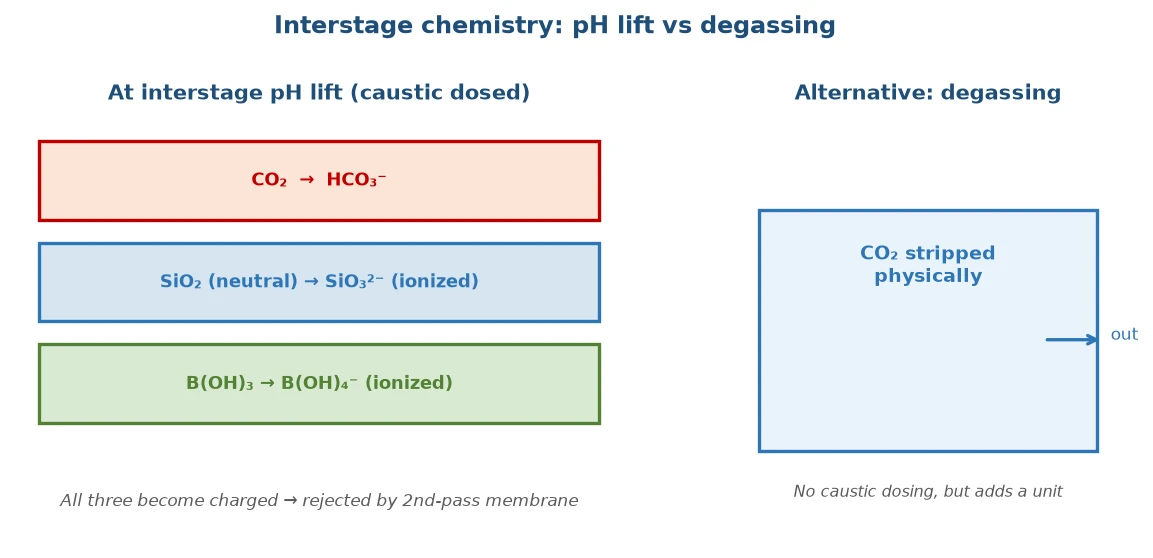

Slika: Kemija među stupnjevima: podizanje pH pretvara CO2/silicijev dioksid/bor u nabijene oblike koji se mogu odbaciti; otplinjavanje kao alternativa
4. Logika oporavka i povratka koncentracije
4.1 Visoki oporavak u drugom prolazu
Drugi{0}}prolaz je čista voda s malo-soli, malo-zaprljanja, tako da može raditi s visokim oporavkom bez brige o kamencu ili zaprljanju. Ovo je suprotno od prvog prolaza, koji se suočava sa sirovom vodom s visokim-zaprljavanjem-soli i mora biti konzervativan u oporavku; drugi prolaz se suočava s "već-prethodno tretiranom vodom" i može raditi s većim povratom. Visoki povrat izravno znači manje ispuštanje koncentrata i znači da ovo drugo "ponovno-čišćenje" ne troši gotovo nikakvu vodu.
4.2 Koncentrat se vraća na prvi prolaz, mali ukupni gubitak
Iako malo slaniji, koncentrat drugog-prolaska još uvijek je vrlo čist i može se u potpunosti vratiti u-hranu prvog prolaza. Stoga se "otpadna voda" drugog prolaza ne ispušta, nego ponovno teče kroz prednji kraj. Pravi gubitak vode u cijeloj dvo-konfiguraciji daleko je manji nego što zvuči "dva stupnja pražnjenja", što je također ekonomski razlog zašto se drži u UPW linijama. Projektiranje bušotine povrata koncentriranog izvora često je jeftinije od jurnjave za visokim povratom-prolaskom.
5. Instrumentacija, blokade i CIP
5.1 Što pratiti online
U drugom -prolasku RO + EDI sustava, vodljivost, pH, protok, diferencijalni tlak i temperatura su obavezni. Konduktivnost permeata drugog-prolaska je posebno kritična - to je-vrata u stvarnom vremenu koja procjenjuju "je li EDI napajanje kvalificirano." Mnogi sustavi postavljaju mrežni mjerač vodljivosti i automatski-skretni ventil prije nego što drugi-prolaz permeata ode u EDI: kada vodljivost prijeđe prag, permeat se automatski-preusmjerava na odvod ili recikliranje, nikad ne dodajući EDI. Kako jednostavno izgleda, ova blokada je posljednja linija koja brani skupi EDI modul i stavka koju najviše vrijedi ozbiljno testirati pri prihvaćanju.
5.2 Ritam CIP-a i sanitacije
Budući da je njegov izvor čist, CIP frekvencija drugog-prolaska RO-a obično je daleko niža od prvog prolaza, ali nipošto nije "bez-čišćenja." Kada fluks padne, diferencijalni tlak poraste ili se vodljivost pomakne, trebalo bi pokrenuti čišćenje kiselinom ili kaustikom. Za sanitarne stupnjeve kao što je farmacija također je potrebna periodična topla-voda ili kemijska sanitacija. Osjećaj za ritam održavanja odlučuje hoće li sustav trajati deset godina ili tri - mnogo preranog starenja prati "izgleda dobro, pa smo odgodili čišćenje."
6. Modul Forma i automatizacija
6.1 Montaža-na nosač i kompaktni raspored
Moderni dvo{0}}prolazni RO + EDI uglavnom je montiran-na klizne nosače: pumpe, posude, instrumenti i upravljačke ploče su unaprijed-sastavljene i unaprijed-cijevovođene, spremne za rad spajanjem struje i vode na licu mjesta. Budući da je mali, RO za drugi{6}}prolaz često dijeli jedan klizni okvir s prvim prolazom i EDI-jem, obavijajući "međustupanj" cjevovodom i ventilima. Ovaj kompaktni raspored štedi prostor i smanjuje-pogreške cjevovoda na licu mjesta, pretvarajući mnogo "terenskog inženjeringa" u "tvornički inženjering".
6.2 Automatizacija svodi "ljudsku-pogrešku" na minimum
PLC + HMI logika upravlja sekvencijskim pokretanjem/zaustavljanjem crpke, međustupanjskom koordinacijom ventila, sporim VFD rampama i automatskim ispiranjem propusnosti niske-vodljivosti pri isključivanju. Ugradnja ove logike u upravljač daleko je pouzdanija od oslanjanja na iskustvo operatera. Za UPW gdje je "gašenje gubitak proizvodnje," automatizacija nije plus - ona je obavezna. U međuvremenu, daljinski nadzor omogućuje operaterima primanje alarma o odstupanju vodljivosti u prvom trenutku, bez sjedenja u strojarnici.
7. Uobičajene pogreške u radu
7.1 Tretiranje drugog prolaza kao "osiguranja" i njegovo ignoriranje
Najčešća pogreška je instaliranje dvostrukog prolaza i pretpostavka da je dovod sada zajamčeno u redu, a zatim opuštanje pozornosti na prvi-prolaz predtretmana i međufaznog doziranja. Drugi prolaz je vratar, a ne bunar želja - ako oni ispred zanemaruju svoju dužnost, i on će biti povučen prema dolje. Redovito kalibriranje drugog-mjerača vodljivosti i praćenje međustupanjskog pH dnevne radnje-vrjednije su.
7.2 Zanemarivanje stabilnosti međustupanjskog doziranja
pH{0}}pumpa za doziranje podizanja, nakon što postane nestabilna, čini drugi-prolaz sposobnost odsoljavanja-toboganom. Mnoga web-mjesta s EDI izvorom "dobar u jednom trenutku, loš u sljedećem" prate nestabilno međustupanjsko doziranje, a ne samu-prolaznu membranu. Učiniti sustav za doziranje suvišnim i alarmiranim daleko je jeftinije od naknadne zamjene membrana.
8. Tri stvari koje treba riješiti prije nego što se konfiguracija spusti
Nakon što smo odlučili "trebamo dvostruki prolaz", tri stvari i dalje tripuju. Prvo, pouzdanost međustupanjskog doziranja - pH-pumpa za podizanje mora biti redundantna i alarmirana, idealno sa zatvorenom-kontrolom pH petlje, koju ne provjerava osoba prema rasporedu. Drugo, kalibracija drugog-mjerača vodljivosti - to su EDI ulazna vrata; ako zaluta, voda izvan--specifikacija se ušulja u EDI, tako da ciklus kalibracije spada u priručnik za održavanje. Treće, povratni-cjevovod koncentrata - povratna točka, ventil i povratni-tlak moraju biti pravilno projektirani, ili će drugi-koncentrat biti izgubljen ili šokirati prvi prolaz. Sve su to stavke "male karike, velike posljedice" koje bi trebalo zakucati u fazi crtanja.
9. Zatvaranje: Bilanca vode Prvo → Ocjenjivanje vode Dalje → Isplata Posljednje
Povratak na metodologiju: projektiranje aDouble Pass RO sustav za EDI prethodnu obradu, nemojte prvo crtati drugi prolaz.Prvo napravite ravnotežu vode- sirova-volumen vode, fluktuacija, odredište koncentrata;zatim ocijenite kvalitetu vode- prema EDI-jevom prozoru tolerancije, ocjenite prvi-prolaz permeata stavku po stavku kako biste potvrdili moraju li drugi prolaz i međufaza ciljati CO₂, silicij ili bor;konačno izračunati razdoblje povrata- vagati pumpe, membrane, doziranje i energiju drugog prolaza u odnosu na EDI životni vijek i smanjena isključenja koja štedi. Taihe Environmental Protection, u skid-integraciji dvostruko-ro prolaza s EDI predtretmanom, slijedi točno ovu liniju kako bi spojio "desalinizaciju - poliranje - stabilizaciju" u jedan pouzdan sustav, dopuštajući UPW liniji da postigne specifikacije i izdrži godine rada.
